【案例分享】歌利來K-LEM品牌｜北京京西某別墅地下室（聲學裝修+智能控制）影院（M&K-8系列9.2.4全景聲）
發布日期：[2024/12/23 0:06:00]    共閱[573]次

一、案例基本情況：

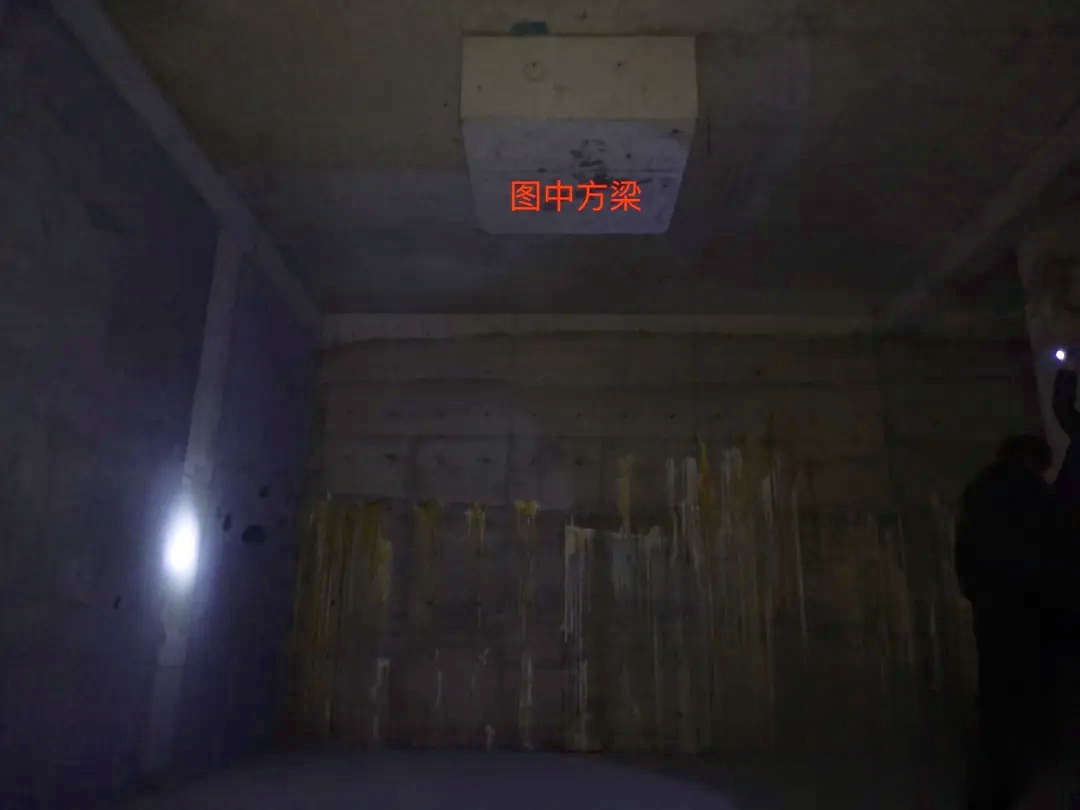

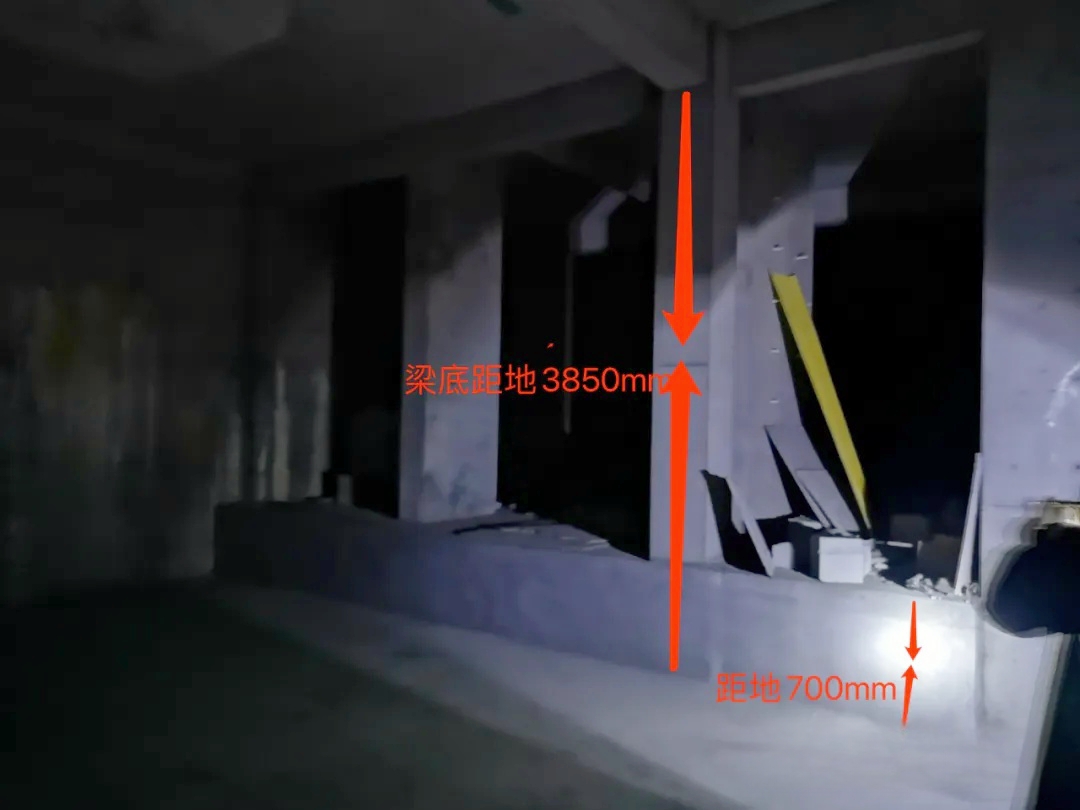

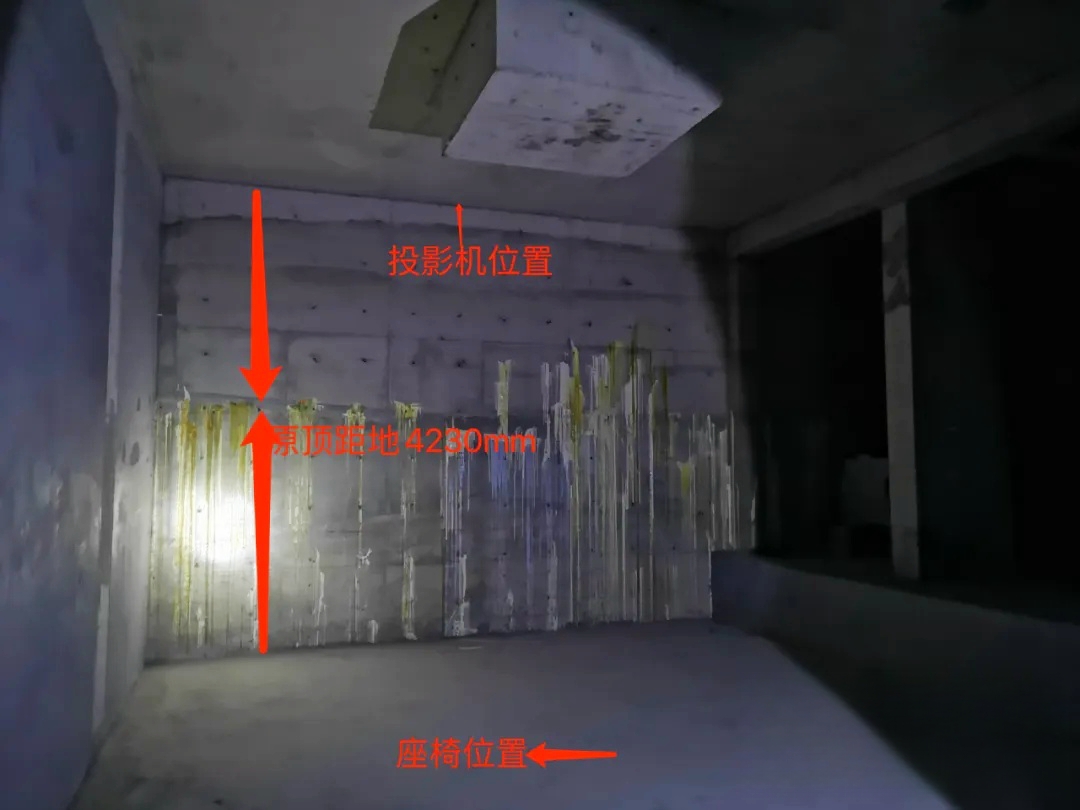

1、本案例座標位于北京京西某別墅地下室，原始尺寸是寬585cm深906cm，頂上有梁柱，到地面為423cm。左側還有多個柱子，呈不規則分布。

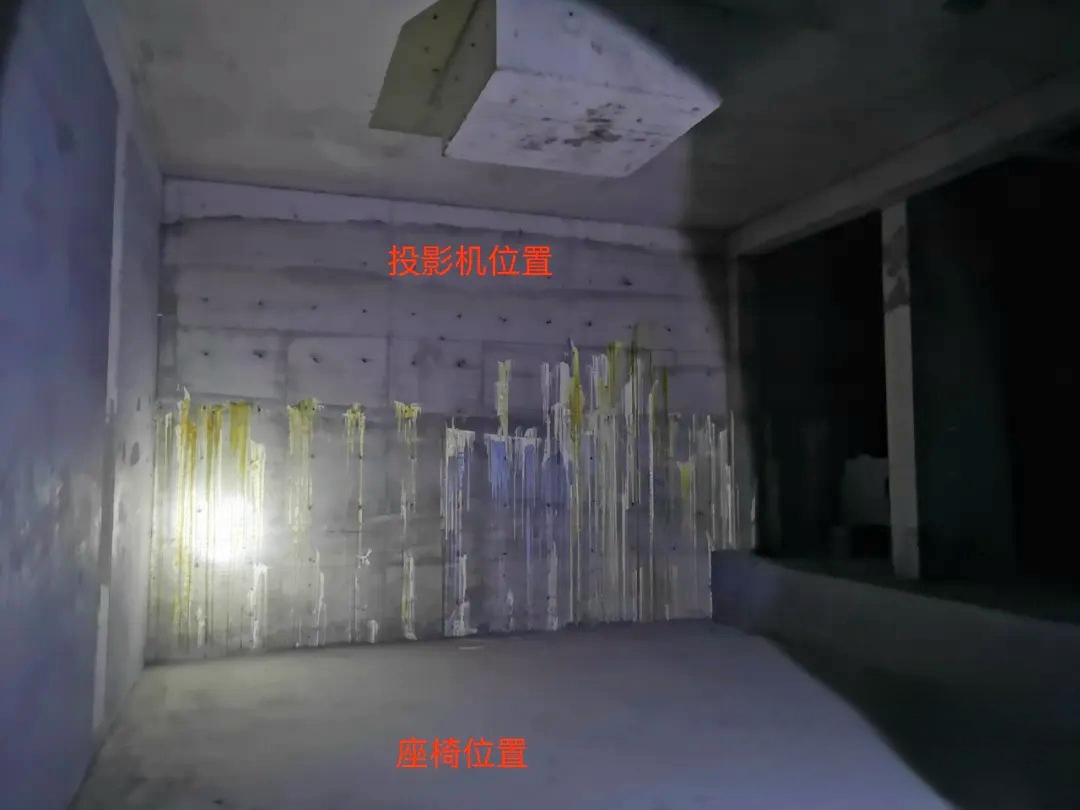

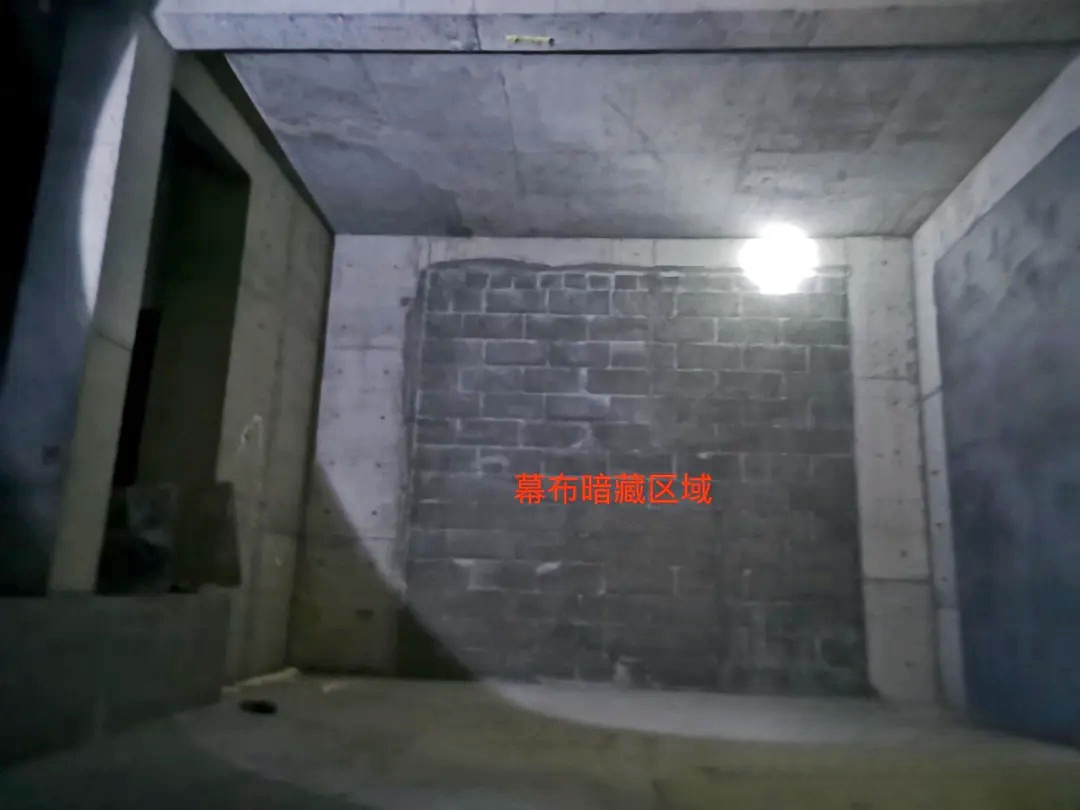

2、以下為現場原始照片。











二、設計與規劃

北京威勝得公司影音團隊多次親臨現場，對影音室場所環境進行測量與驗證。多次與業主進行溝通交流，對影音室的功能、定位、需求有了充分的理解，并提出了自己的專業建議，得到業主的采納與贊同。

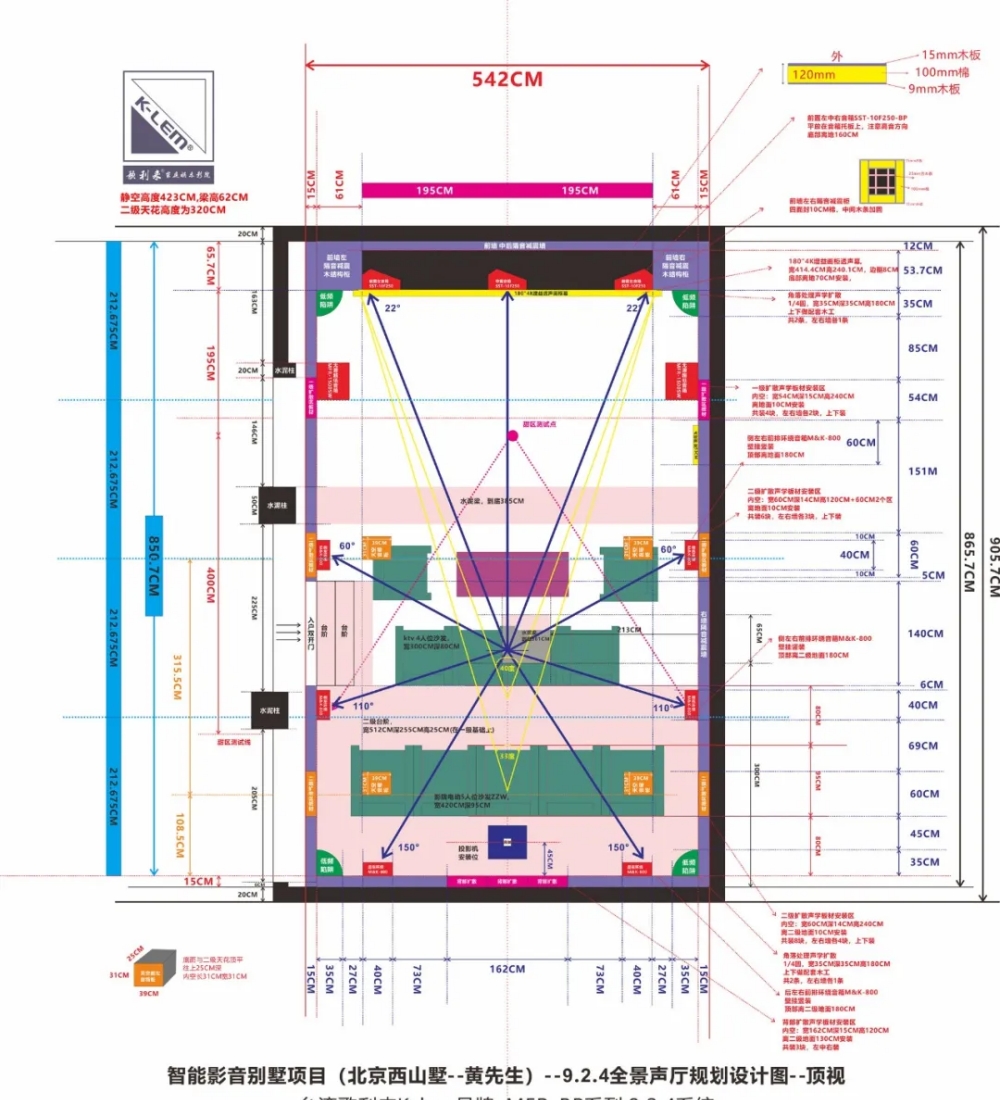

1）影音室尺寸規劃

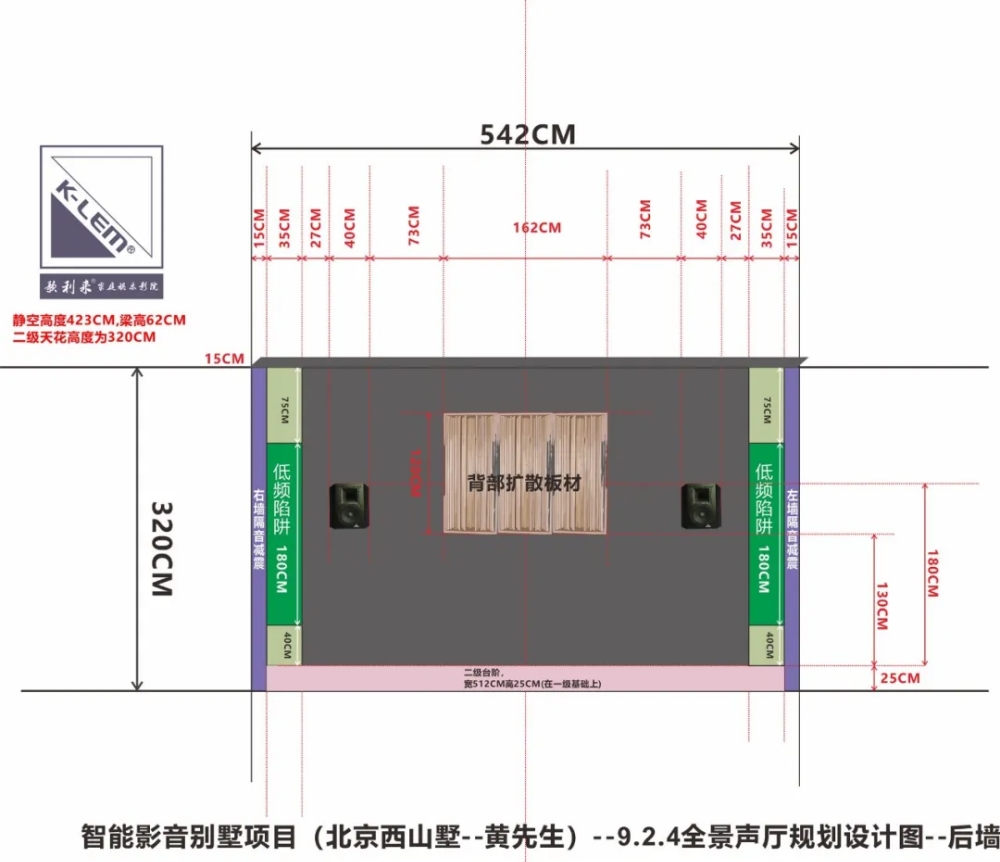

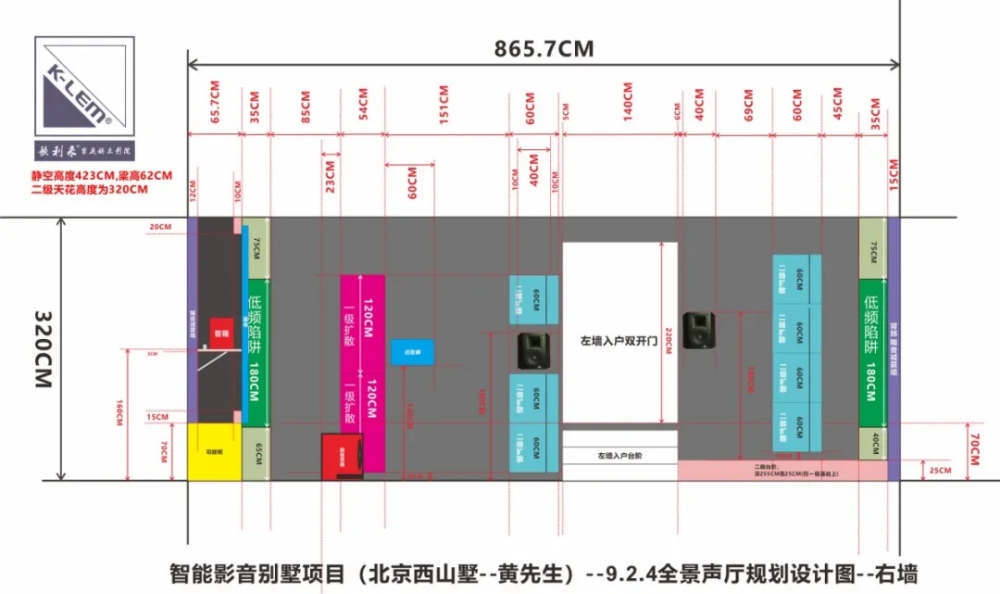

  北京威勝得公司依據中大房型影音室尺寸推薦標準，采用高寬深為1:1.62:2.62的黃金比例，對空間進行大刀闊斧的改造。規劃后二級天花高度鎖定在320cm,寬498cm深865cm。

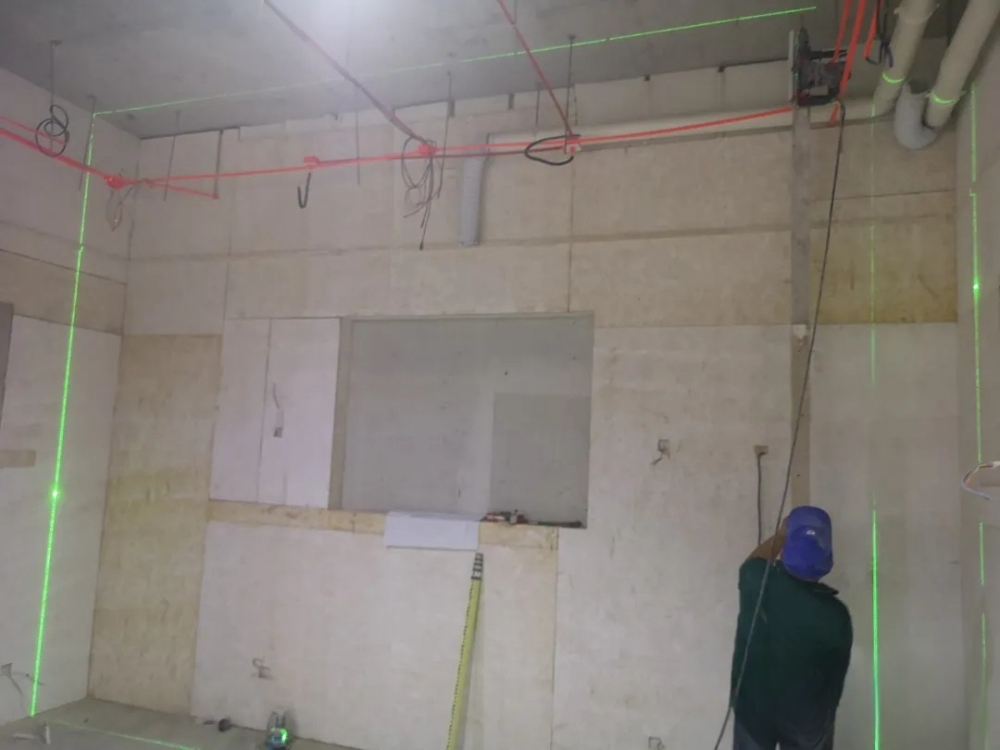

2）聲學處理

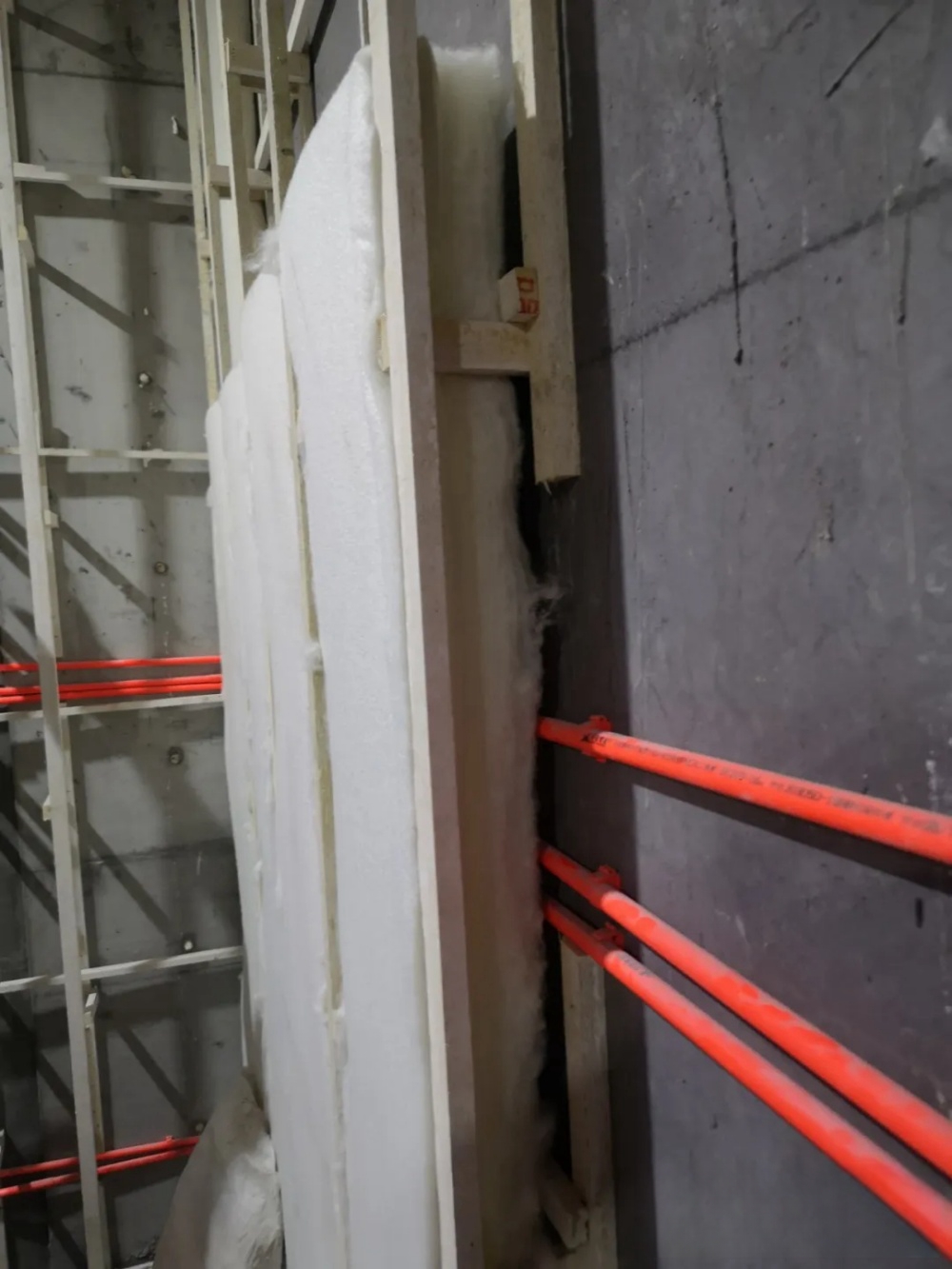

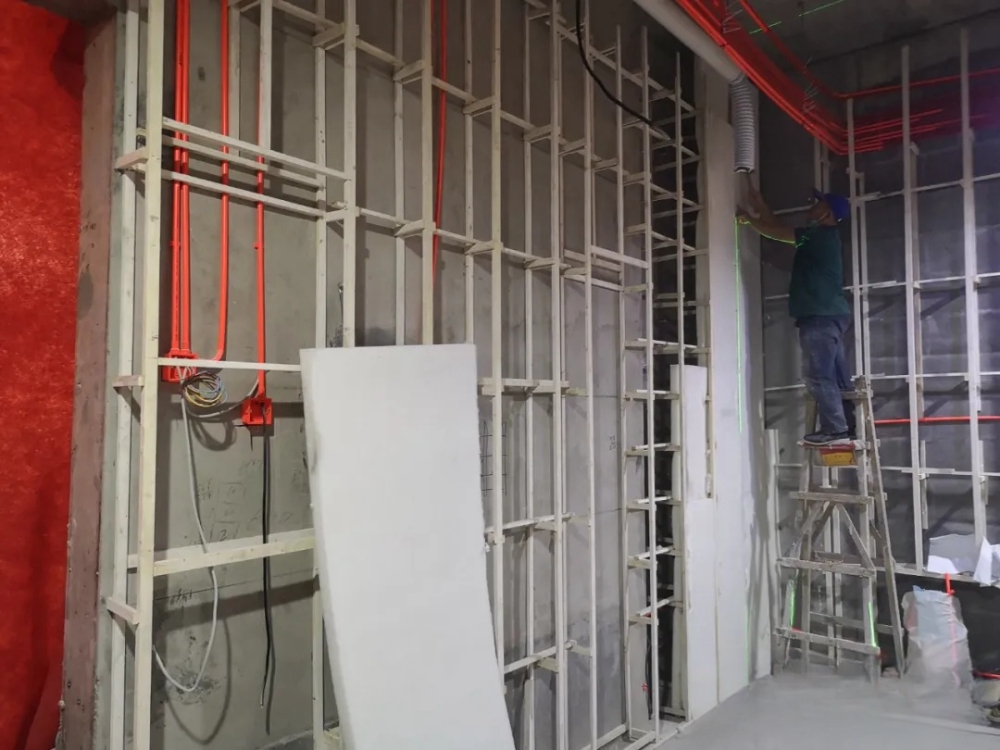

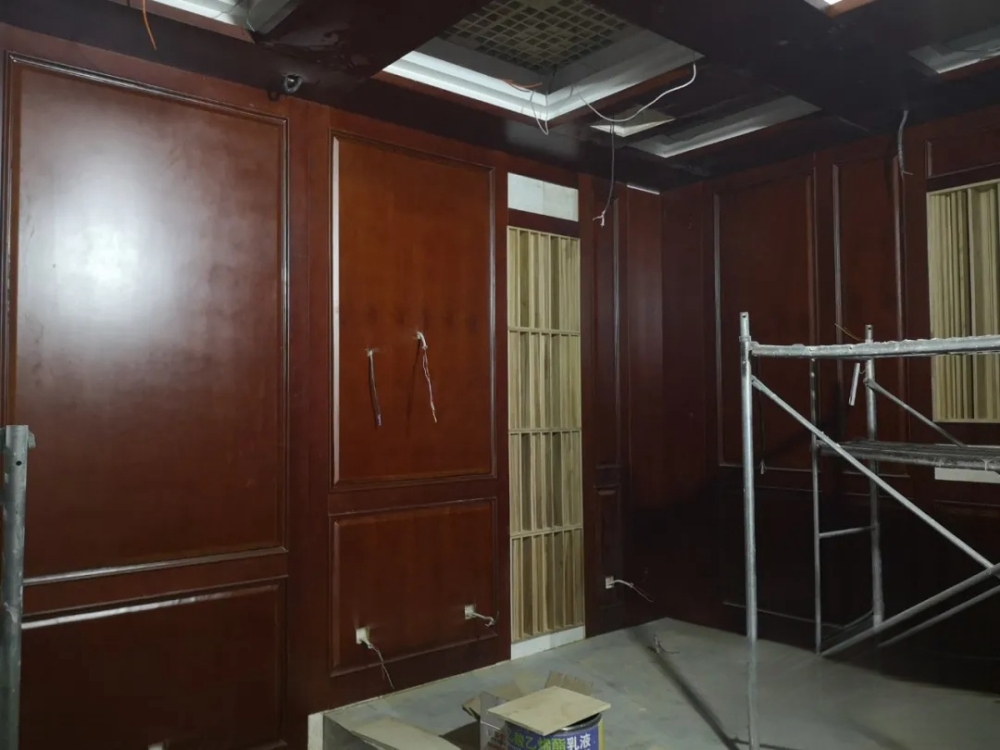

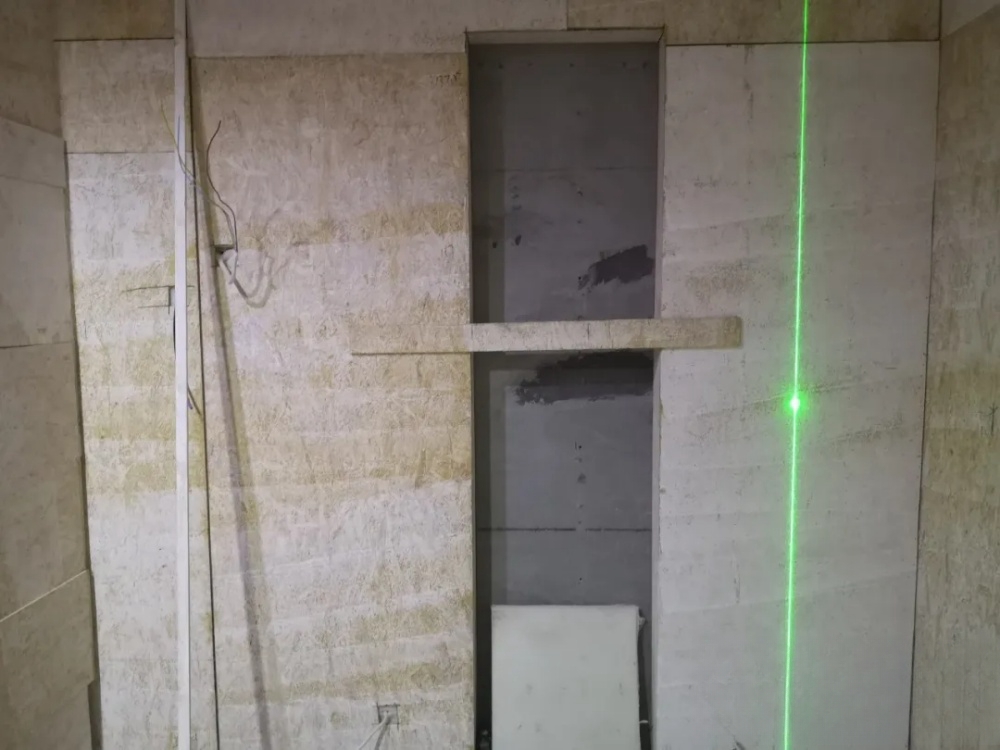

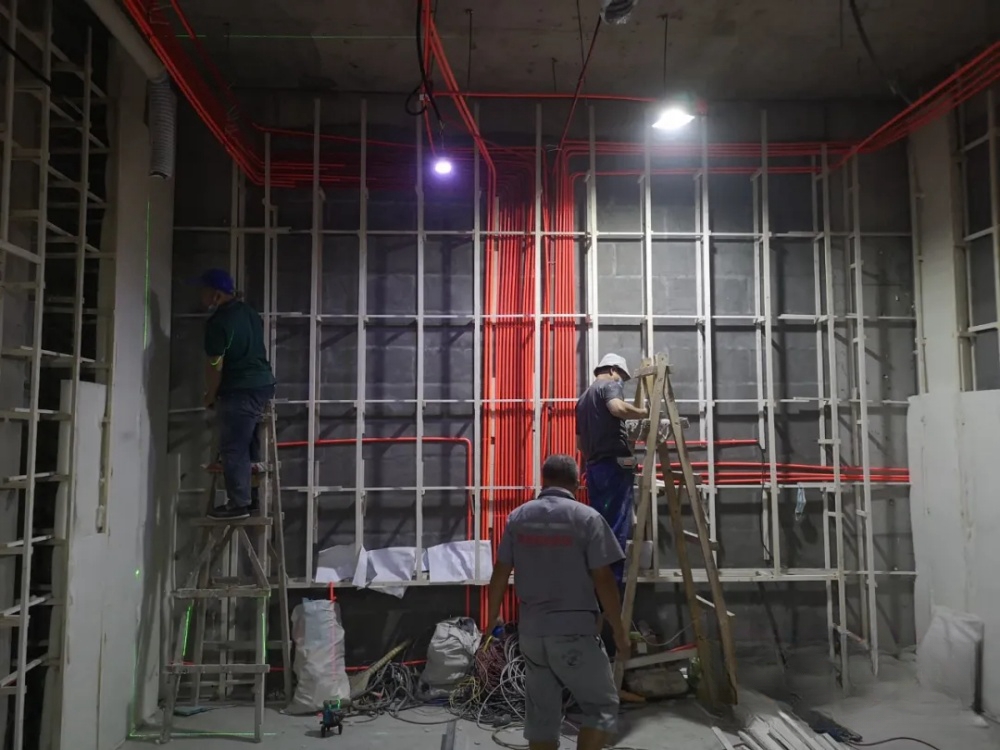

1、左右及后墻分別墅做了15cm厚度的隔音減震墻，木龍骨結構，內填10cm厚度的環保吸音棉；

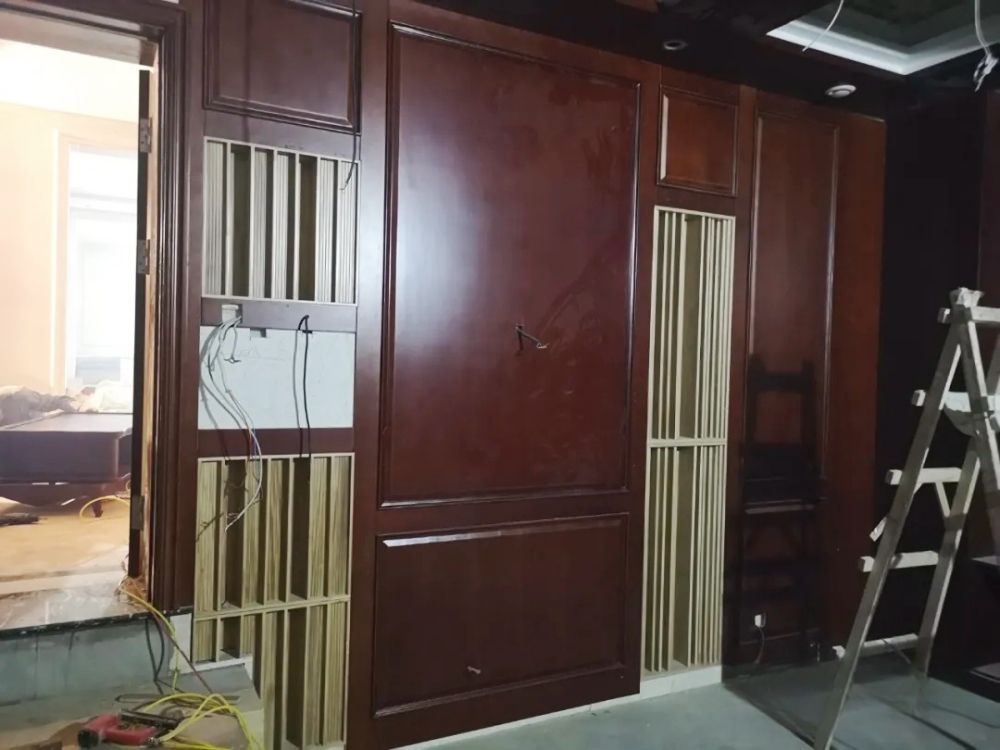

2、在一級反射區、二級反射區、背部反射區增加擴散板材；

3、四個角落低頻的擴散；

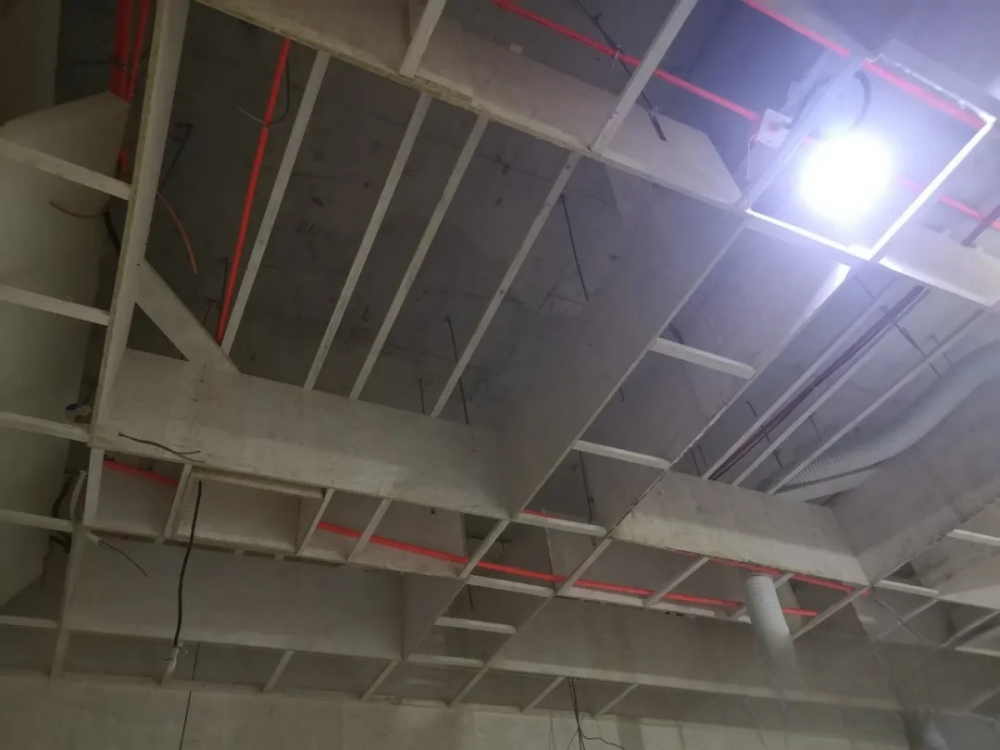

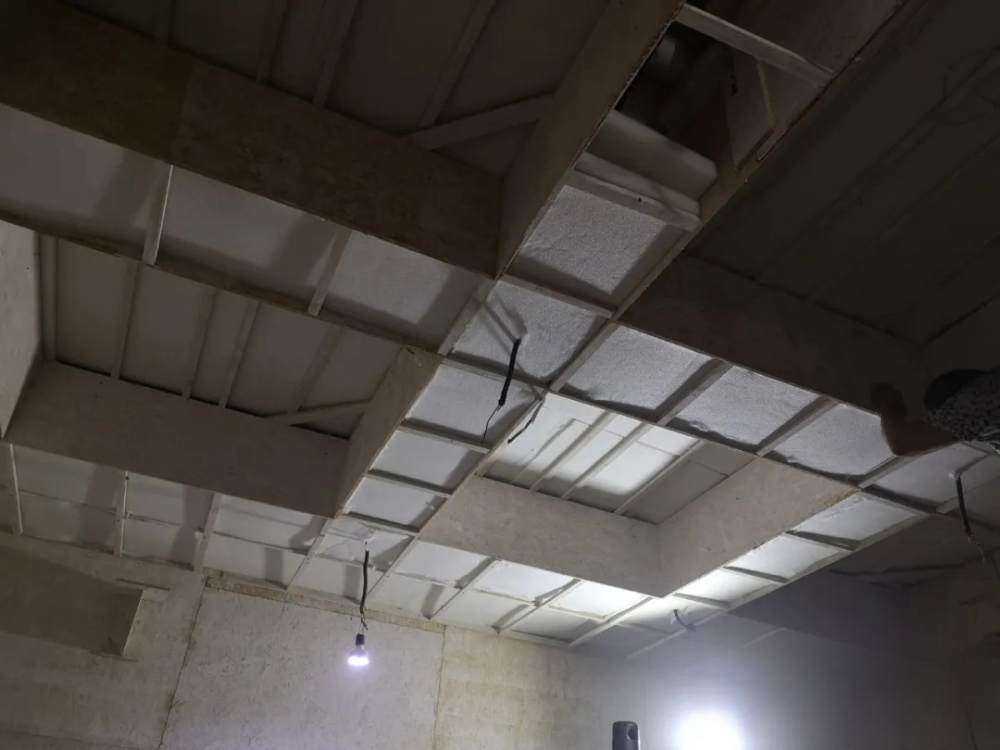

4、頂部10cm厚度隔音減震棉，以及天空15格頂部擴散處理；

5、音箱隱藏安裝區的吸音處理。

















3）安裝方式

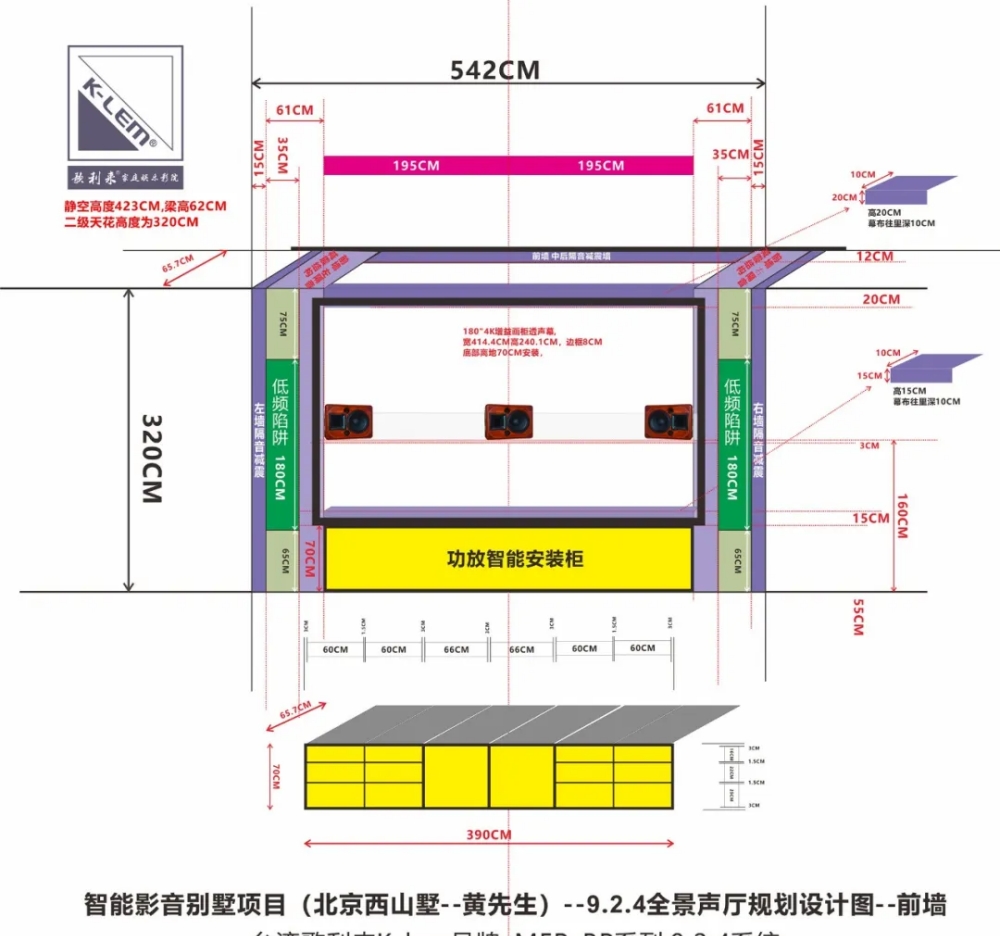

1、前墻采用全隱藏式安裝，設計了一個寬390cm的音箱安裝區；
2、功放機柜設計在前墻底部；

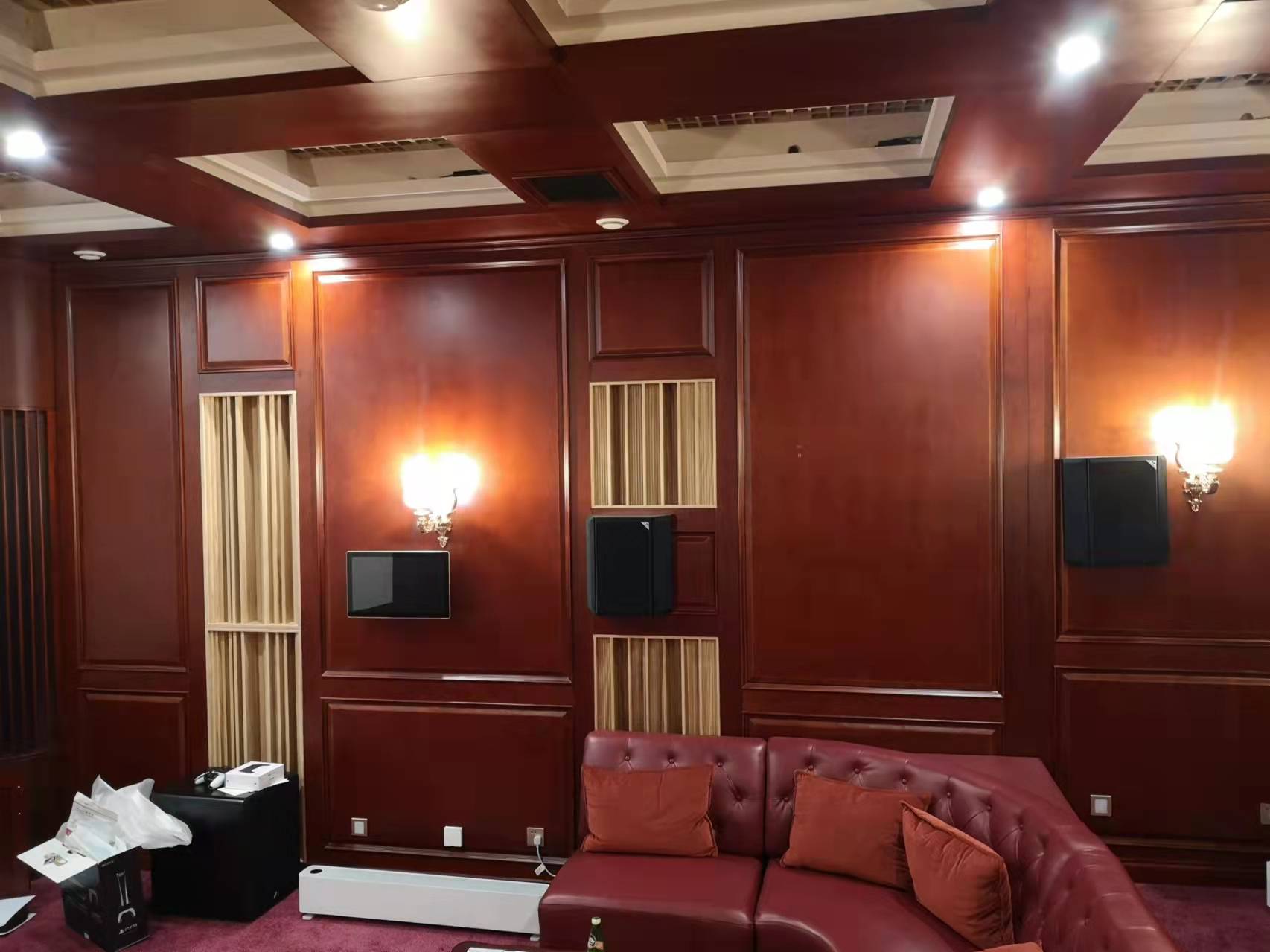

3、4只側左右環繞音箱采用的是超薄大功率款M&K-800，采用明裝壁掛方式；
4、2只后左右環繞音箱采用的是超薄大功率款M&K-800，采用明裝壁掛方式；
5、4只天空通道音箱采用隱藏式安裝。
6、2只超低頻音箱分別放在前1/4低頻駐波線。

4）擴散材料
1、一級擴散區：二次余數29踏步擴散體（4塊）
寬高深規格：54×120×15 cm
擴散原理與作用：
當反射面為二次余數擴散板時，由于聲波以半圓方向擴散，則有無數條不同頻段的反射路徑匯聚在聆聽位置，以此類推，有無數相同性質的匯聚點，這樣便無形中擴大了最佳聽音區。二次余數擴散板不但可以用來打散聲音能量，起到防止回聲和駐波的作用，同時可以改善聲音的明亮度，在早反射路徑上適當添加。擴散頻率范圍：600Hz~6600Hz

2、二級擴散區：二次余QRD擴散體（16塊）
寬高深規格：60×60×14 cm
擴散原理與作用：二次余數QRD副QRD全頻擴散板不但可以用來打散聲音能量，起到防止回聲和駐波的作用，同時可以改善聲音的明亮度，在二次反射路徑上添加。擴散頻率范圍：400Hz~2600Hz

3、背部擴散區：二次余數29踏步擴散體（3塊）
寬高深規格：54×120×15 cm
擴散原理與作用：當反射面為二次余數擴散板時，由于聲波以半圓方向擴散，則有無數條不同頻段的反射路徑匯聚在聆聽位置，以此類推，有無數相同性質的匯聚點，這樣便無形中擴大了最佳聽音區。二次余數擴散板不但可以用來打散聲音能量，起到防止回聲和駐波的作用，同時可以改善聲音的明亮度，在早反射路徑上適當添加。擴散頻率范圍：600Hz~6600Hz

4、角落低頻處理：二次余數低頻陷阱擴散體（4條）
常規尺寸：寬高深35×180×35 cm，1/4圓形
產品特點：深層次理解角位駐波解決方案，融合了低頻吸收與擴散體技術于一身，不僅解決了角位聲音困惑，更有效利用了這一特殊的位置，為小空間增強至少3dB生能量。效提高環境音質飽滿和曲線平直、豐富度及立體感。
擴散原理：QRD擴散體是由一系列列變深度的平行藻井組成，當聲波由135°入射到水平放置的QRD時，它就能在30°-150°之間以相等的強度將聲音反射出去。

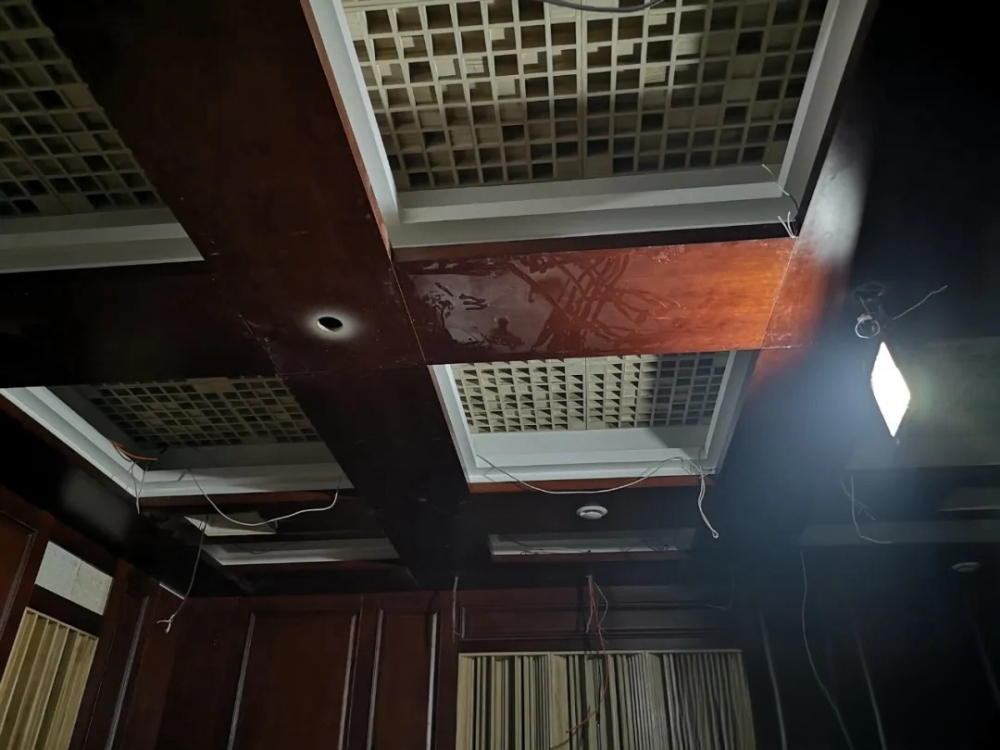

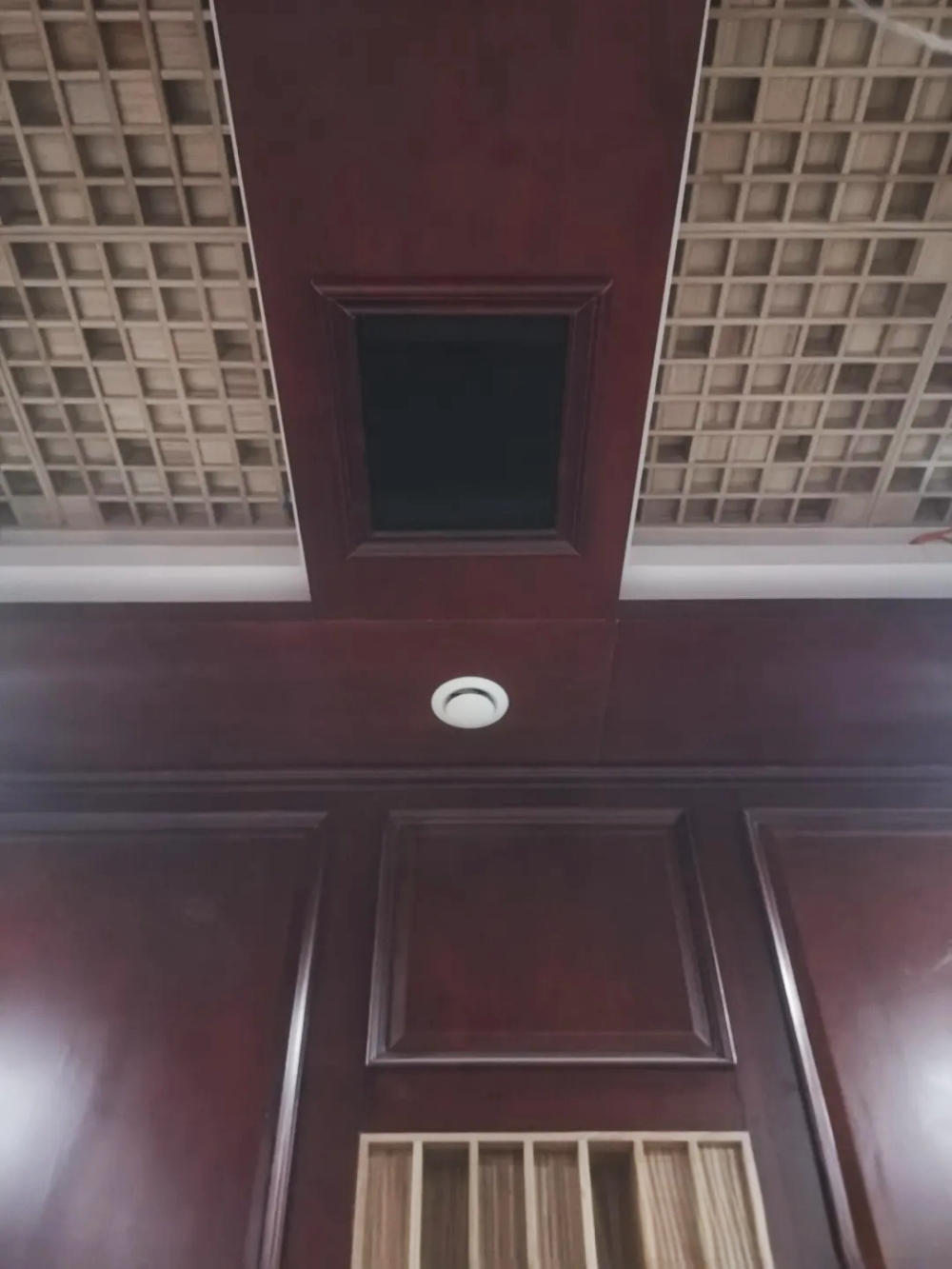

5、頂部處理：二次余數二維擴散體（54塊）
寬高深規格：60×60×7 cm
擴散特點：二次余數二維擴散板不但可以用來打散聲音能量，起到防止回聲和駐波的作用，同時可以改善聲音的明亮度。對于聲音的音質有正面的幫助，延伸自然又松融飄逸的高頻率，表現音樂中的每一個細節。擴散頻率范圍：500Hz~4000Hz，中心頻率1000hz左右。










5）其他設計

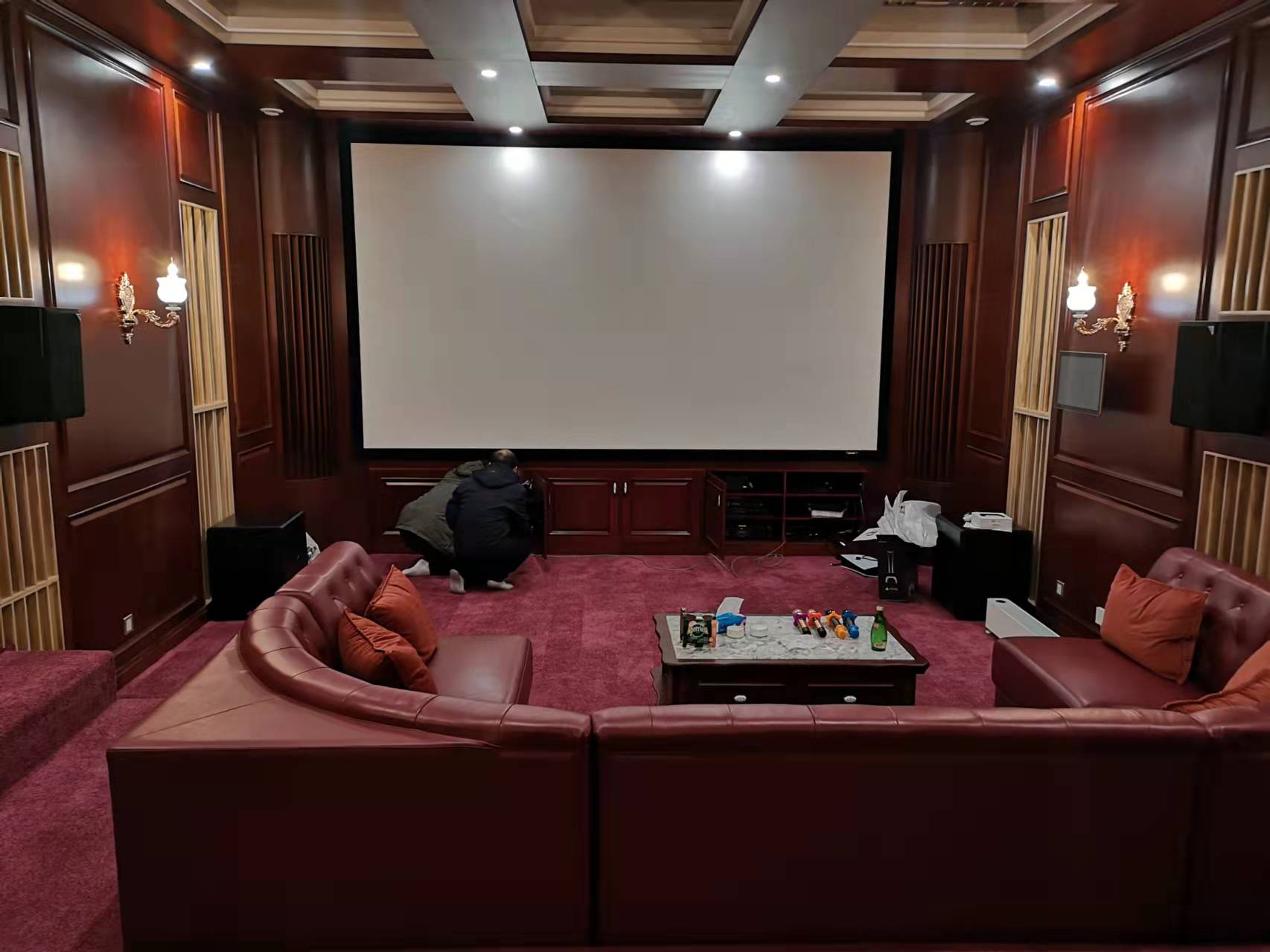

1、北美風格15宮格設計。整體色彩以暗酒紅色生態板為主做四周墻面與頂部，木色為跳色搭配；

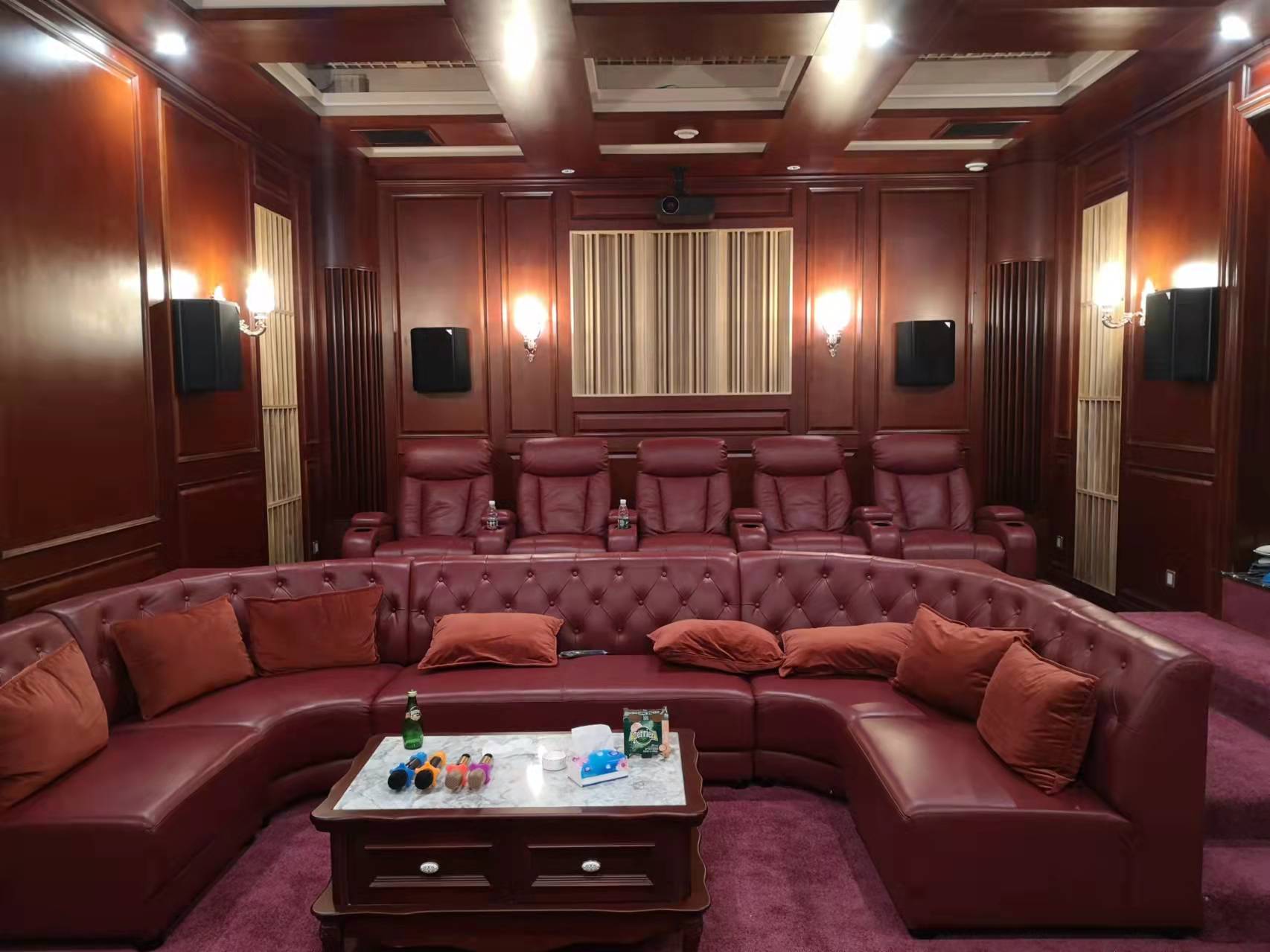

2、沙發區分2個功能，5人位“自在王”影院電動沙發擺放在二級臺階上，是觀影的中心區，前排設計了一個U型的K歌沙發區
3、燈光配合不同功能的個性設定；
4、加了智能控制，讓操作更便捷。













6）9.2.4影院音箱系統
1、前置左中右音箱：歌利來K-lem品牌｜SST-10F250-BP（進口配）×3只；
2、側左右環繞音箱：歌利來K-lem品牌｜M&K-800×4只；
3、后左右環繞音箱：歌利來K-lem品牌｜M&K-800×2只；
4、天空通道音箱：歌利來K-lem品牌｜MFR-1506R-BP×4只；
5、超低頻音箱：歌利來K-lem品牌｜MFR-1500SW-BP×2只單15寸無源超低600W/8歐；

7）影院電子系統
1、影音解碼器（4K全景聲）：歌利來K-lem品牌｜HDM-20000/AT×1臺；
2、影院8聲道后級功放：歌利來K-lem品牌｜MK8513×1臺；D類數字電路變壓器供電，7×500W+1300W
3、影院4聲道后級功放：歌利來K-lem品牌｜FD-4G350×1臺；
4、卡拉OK前級效果器：歌利來K-lem品牌｜KSP-4600S×1臺；
5、卡拉OK無線話筒：歌利來K-lem品牌｜IR-600M/UK-6880H×1套；


8）視頻與節目源設備

1、幕布：維妮思｜180寸4K透聲16:9畫框金屬幕×1張；

2、4K投影機：JVC｜LX-N68BC×1臺；

3、4K硬盤播放機：海締力｜MD2000 III代×1臺；

4、單機版點歌機：視易｜單機版+24寸觸摸屏×1套；

5、智能控制：璟睿｜×1套；



調試心得

1、由于影音室的高寬深比例按照1:1.62:2.62黃金設計，使聲音空間的傳播理想，沒有出現過多的疊加破壞。

2、室內的隔音減震、擴散處理，完工后房間的混響系數控制在0.9左右，符合影+K功能聲場的需求。

3、沙發的擺位錯開房間的低頻駐波線（波谷），每個位置都能感受到超低頻的能量。2只無源超低擺放在前1/4駐波處，虛擬的第3只超低在中間軸位上，很好地消除了中間線的低頻駐波線（波谷）。

4、歌利來K-lem品牌SST系列為MFR系列的進口配置型號，為第五代娛樂影院音箱升級產品。9.2.4系統的布置，無論是電影播放還是卡拉OK，都有完美的表現。無論是聲音的層次感、分離度、能量感、影K的融合度在國內都是領先的佼佼者。

5、HDM-20000AT自帶的聲學測試與調校功能，讓影院系統的調校變得簡易。輔助電平校正功能，讓影音系統得到一個聲像合一的現場體驗環境。

6、HDM-20000AT外接卡拉OK前級效果器，影院調試參數與KTV功能分開獨立使用，用Smaat輔助調校融合各通道音箱。

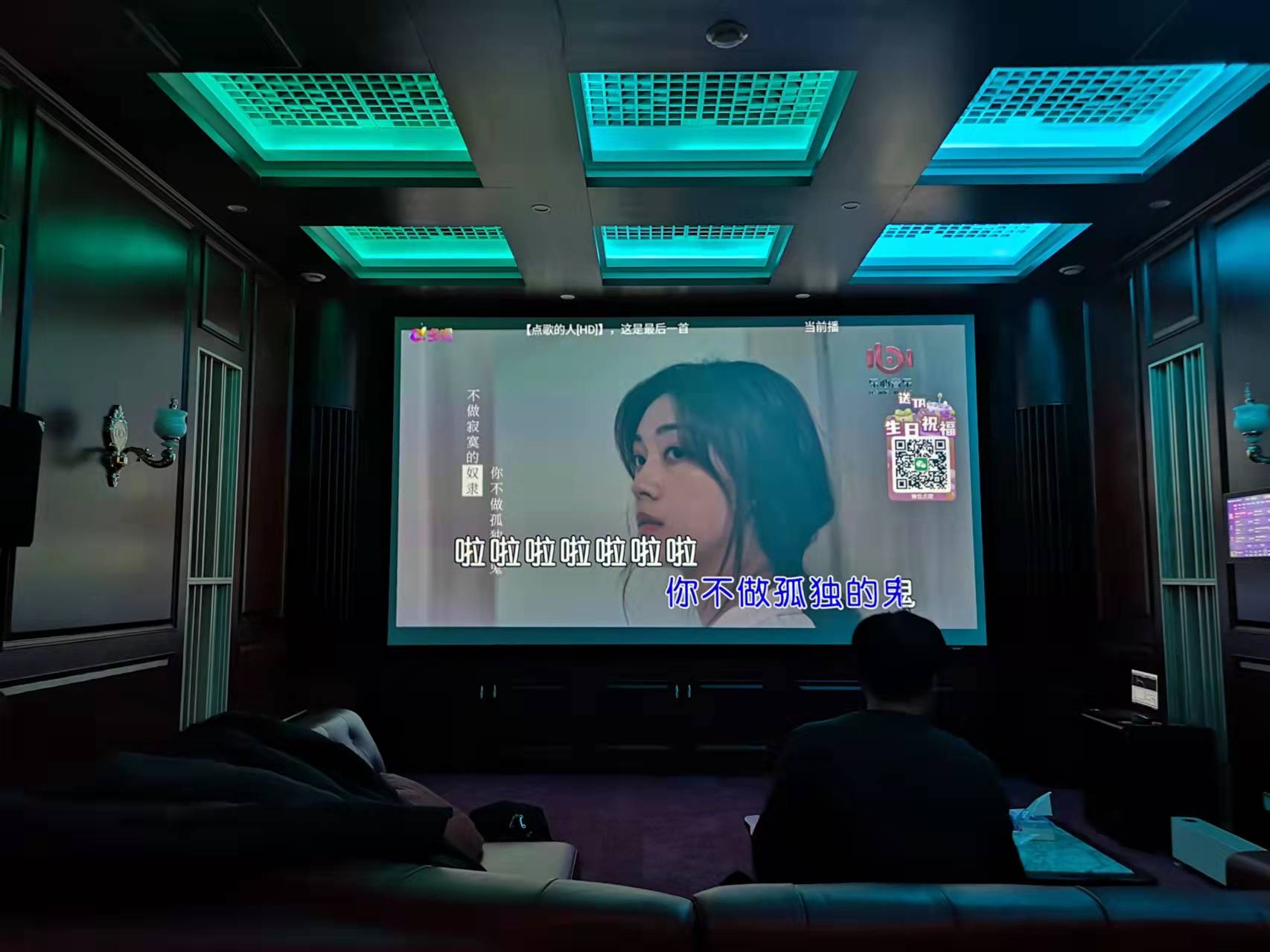

7、4K的JVC投影機配合180寸4K增益幕帶來視頻的沖擊力。

8、璟睿的智能控制和燈光控制，讓業主對整個系統的操控更加簡易。
